电源厂家详解:看漫画,轻松学电源知识

来源:昂佳电源厂家 点击:发表时间:2019-09-14 12:05:08
在日常生活中,电源是我们使用比较多的一种电子产品了,但是却有很多朋友们不知道电源知识。今天,昂佳应急电源厂家通过漫画的形式,整理给大家一些电源知识,希望对电源朋友们有所帮助。

什么是DC(直流)电源?什么是AC(交流)电源?
什么是DC(直流)?什么是AC(交流)?
电流可分为直流(DC)与交流(AC),直流是指像干电池那样电流流向与大小(电压)固定的电流。交流是指电流流向与大小随时间进行周期性变化的电流。以前人们只知道静电(摩擦生电),电池发明以后,首先利用的是直流,后来又发明了发电机,交流也被
利用起来。

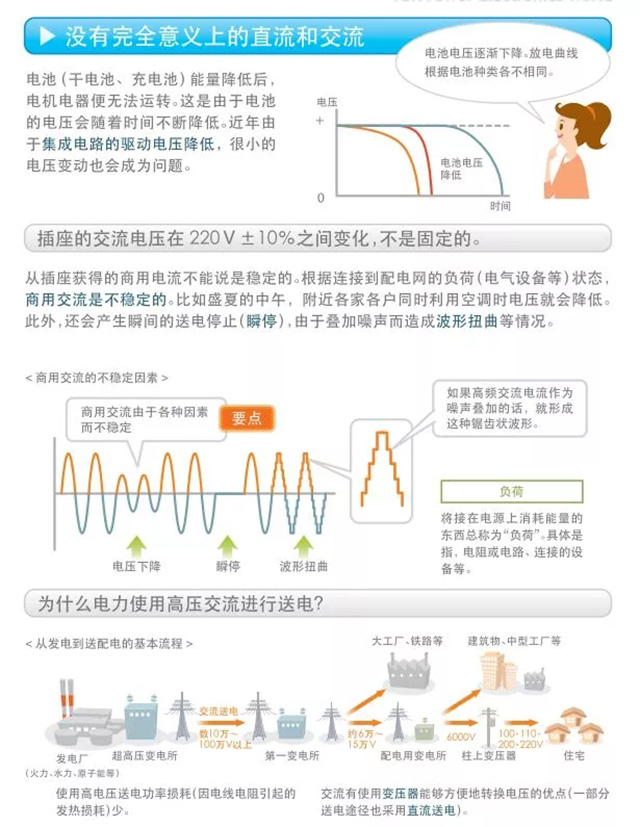

没有完全意义上的直流和交流
没有完全意义上的直流和交流
电池(干电池,充电池)能量降低后,电机电器便无法运转.这是由于电池的电压会随着时间不断降低。近年由于集成电路的驱动电压降低,很小的电压变动也会成为问题。

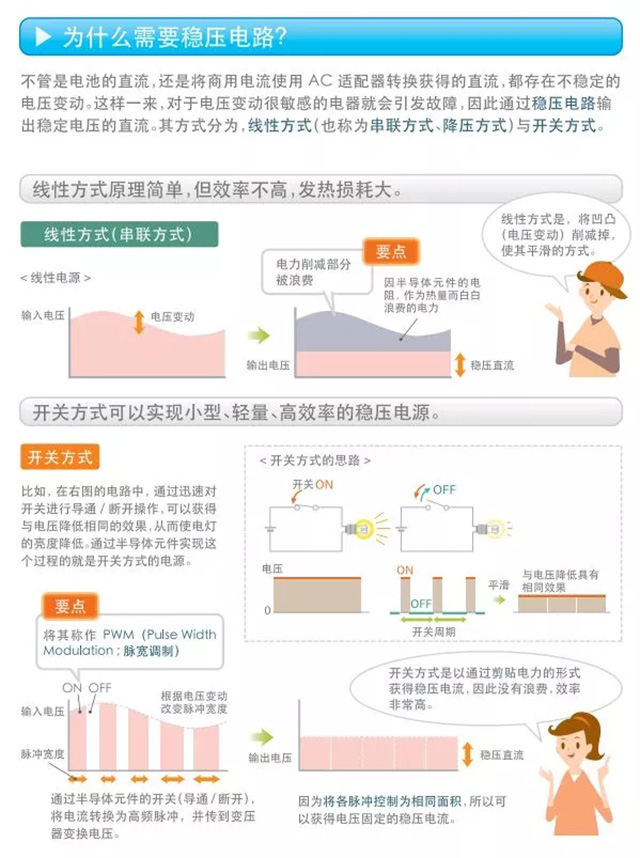

为什么需要稳压电路?
为什么需要稳压电路?
不管是电池的直流,还是将商用电流使用AC适配器转换获得的直流,都存在不稳定的电压变动。这样一来,对于电压变动很敏感的电器就会引发故障,因此通过稳压电路输出稳定电压的直流。其方式分为,线性方式(也称为串联方式、降压方式)与开关方式。

电源装置的各种职能分工
电源装置的各种职能分工
几乎所有的电都使用直流运转。于是,将商用交流进行整流(还属于不稳定的直流),通过DC-DC转换器进行电力转换(电压及电流转换),同时通过稳压电路获得非常稳定的直流。

什么是整流?什么是平滑?
什么是整流?什么是平滑?
将交流转换为直流称作整流。利用让顺向电流通过而不让逆向电流通过的二极管进行整流。在仅经过整流的直流中,留有像交流痕迹一样的波纹状电压变动(纹波),因此使用电容器将其进行平滑处理。

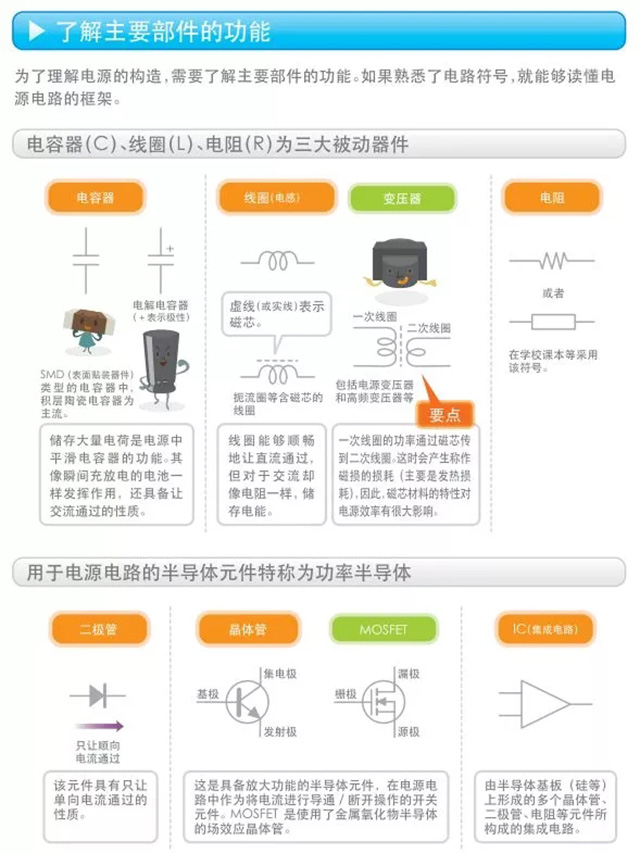

了解电源主要部件的功能
了解电源主要部件的功能
为了理解电源的构造,需要了解主要部件的功能。如果熟悉了电路符号,就能够读懂电源电路的框架。

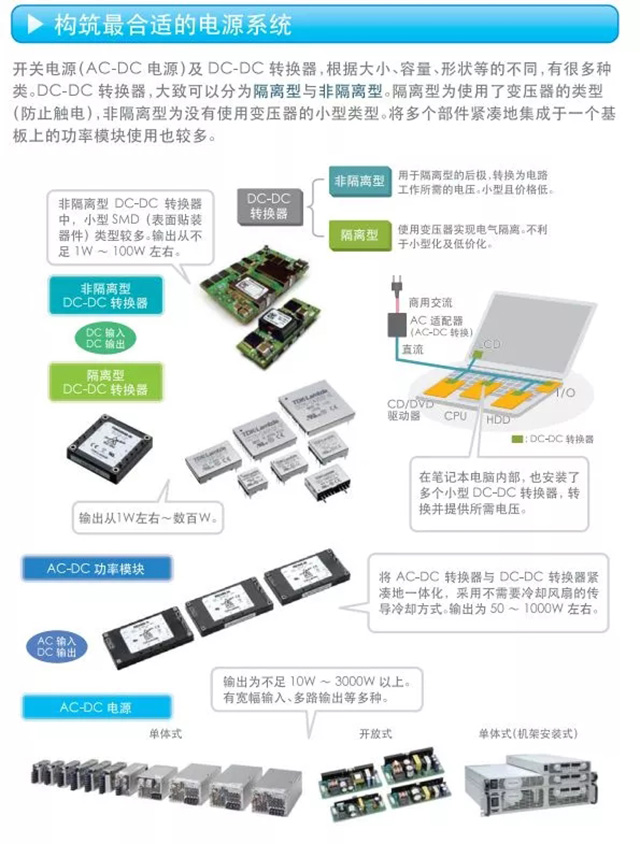

构筑最合适的电源系统
构筑合适的电源系统
开关电源(AC-DC电源)及DC-DC转换器,根据大小、容量、形状等的不同,有很多种类,DC-DC转换器,大致可以分为隔离型与非隔离型。隔离型为使用了变压器的类型(防止触电),非隔离型为没有使用变压器的小型类型。将多个部件紧凑地集成于一个基板上的功率模块使用也较多。

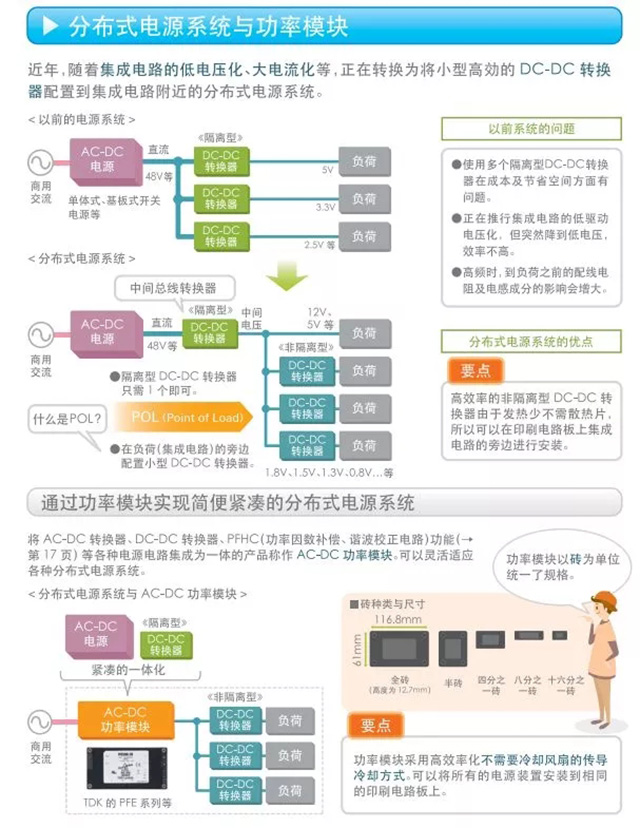

分布式电源系统与功率模块
分布式电源系统与功率模块
近年,随着集成电路的低电压化、大电流化等,正在转换为将小型高效的DC-DC转换器配置到集成电路附近的分布式电源系统。

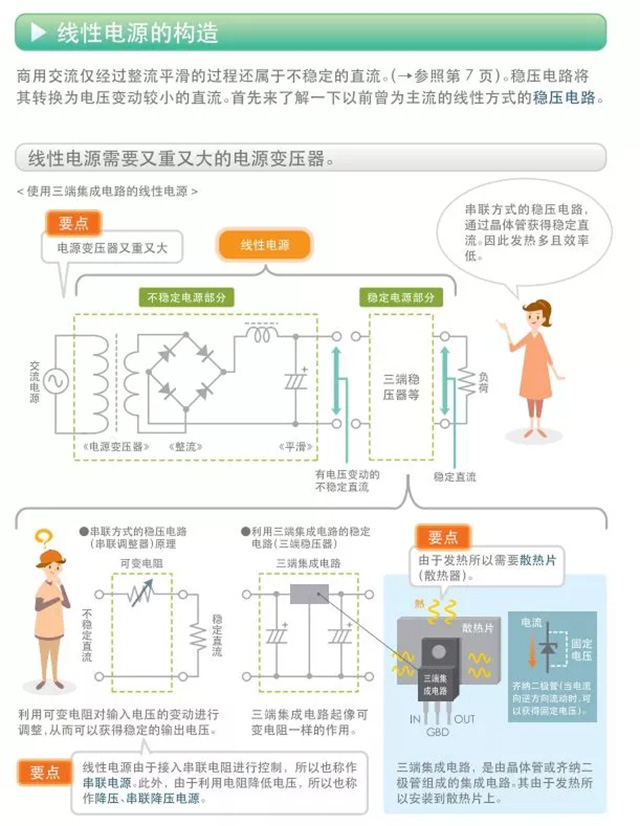

线性电源的构造
线性电源的构造
商用交流仅经过整流平滑的过程还属于不稳定的直流。(→参照第7页)。稳压电路将其转换为电压变动较小的直流。首先来了解一下以前曾为主流的线性方式的稳压电路。

开关电源的构造
开关电源的构造
将经过整流的不稳定直流电通过开关元件(晶体管或MOSFET)的高速开关转换为高频脉冲,并传送到变压器。而且通过检测、比较其输 出电压井进行反馈,控制脉冲宽度获得稳定直流。虽然与线性电源相比小型、轻量、高效,但电路会变得复杂,另外,由于高速开关而发生噪声,所以噪声对策是必不可少的。

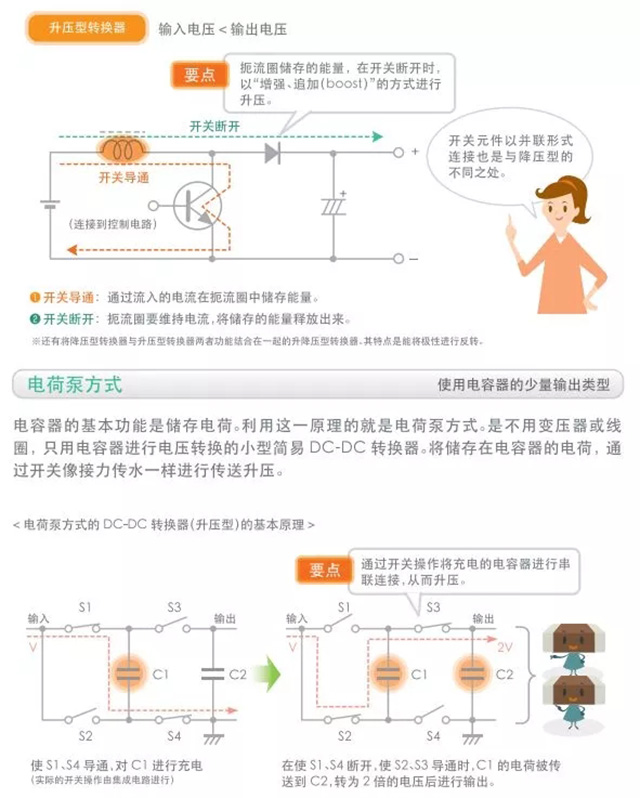

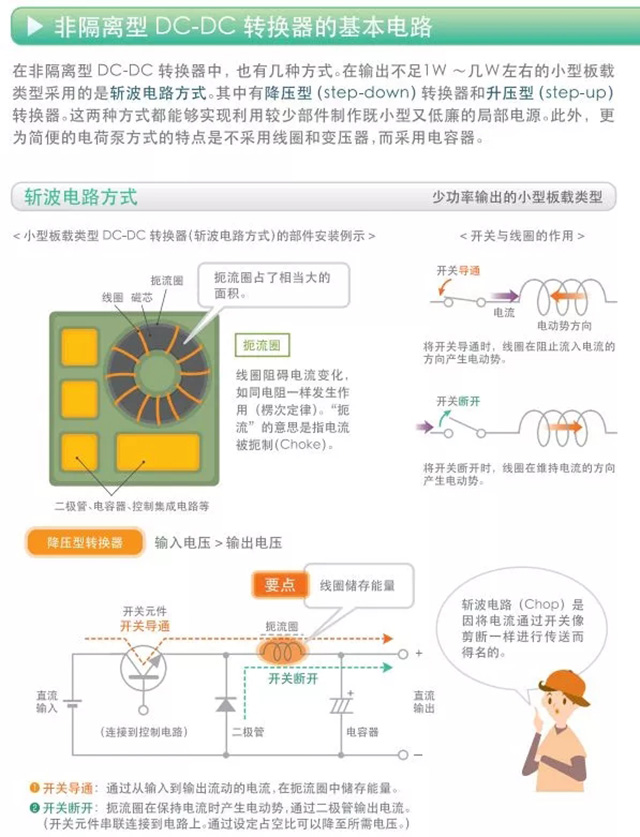

非隔离型DC-DC转换器的基本电路
非隔离型DC-DC转换器的基本电路
在非隔离型DC-DC转换器中,也有几种方式。在输出不足1W ~几W左右的小型板载类型采用的是斩波电路方式。其中有降压型(step-down)转换器和升压型(step-up)转换器,这两种方式都能够实现利用较少部件制作既小型又低廉的局部电源。此外,更为简便的电荷聚方式的特点是不采用线圈和变压器,而采用电容器。
非隔离型DC-DC转换器的基本电路

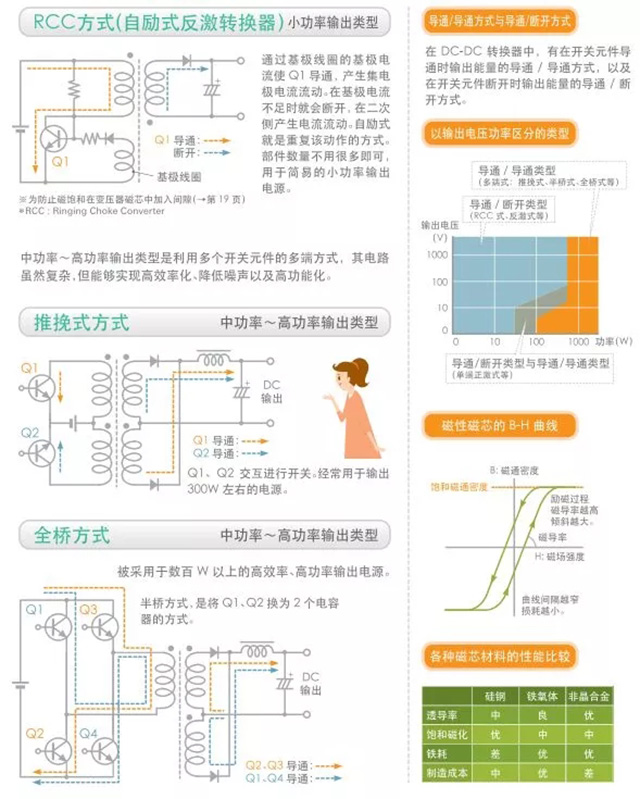

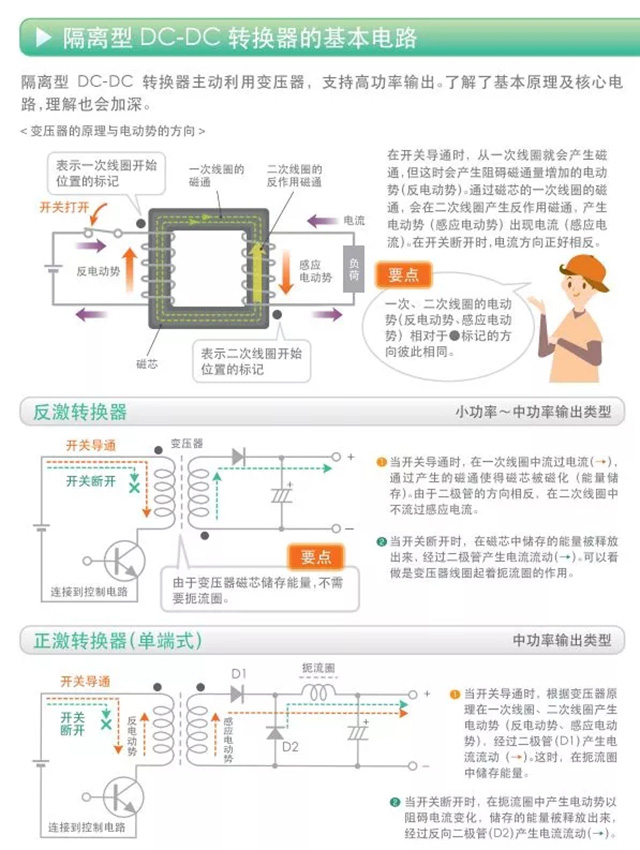

隔离型DC-DC转换器的基本电路
隔离型DC-DC转换器的基本电路
隔离型DC-DC转换器主动利用变压器,支持高功率输出。了解了基本原理及核心电路,理解也会加深。
隔离型DC-DC转换器的基本电路

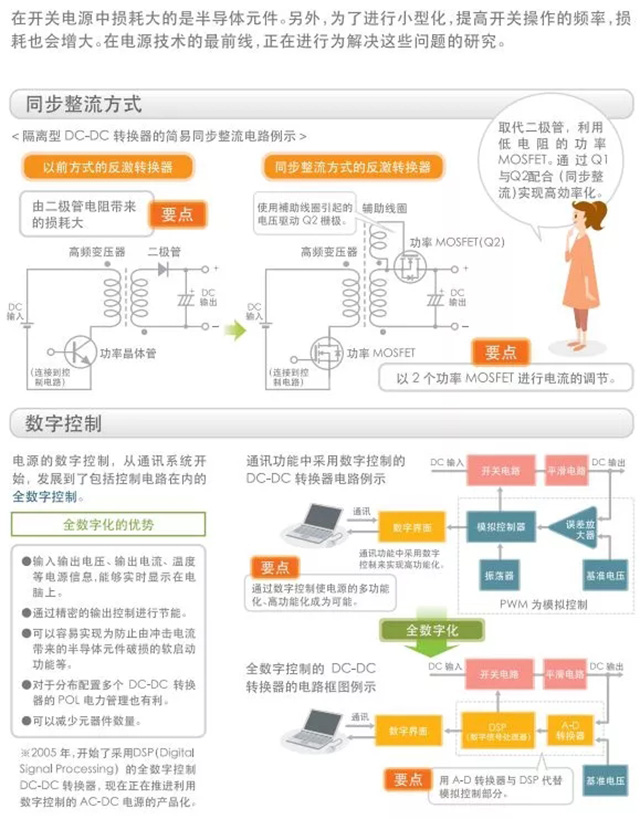

为了进一步提高效率的技术
为了进一步提高效率的技术
即使电源仅提高1%的效率,也会给整个社会带来巨大的节能效益。下面介绍几项为了进一步提高效率的新技术。
为了进一步提高效率的技术

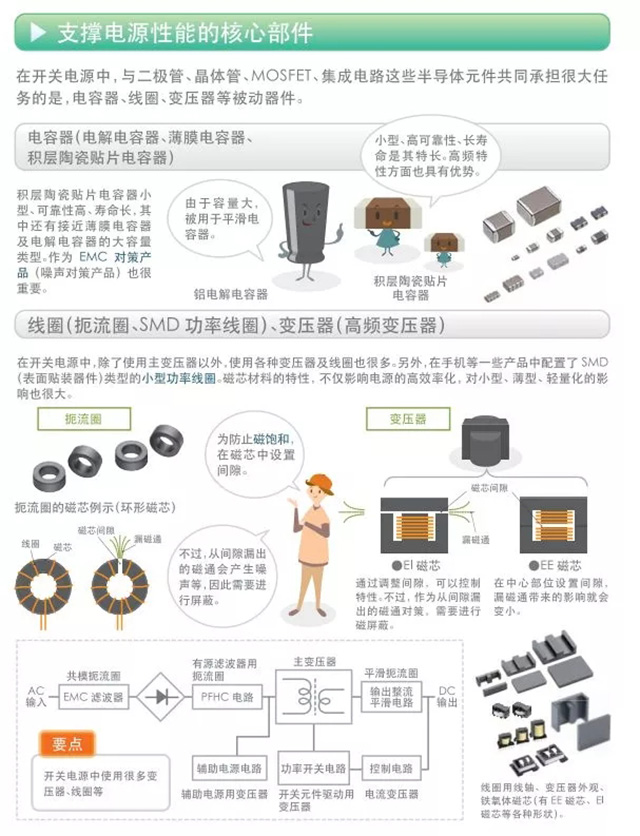

支撑电源性能的核心部件
支撑电源性能的核心部件
在开关电源中,与二极管、晶体管、MOSFET、集成电路这些半导体元件共同承担很大任务的是,电容器、线圈、变压器等被动器件。

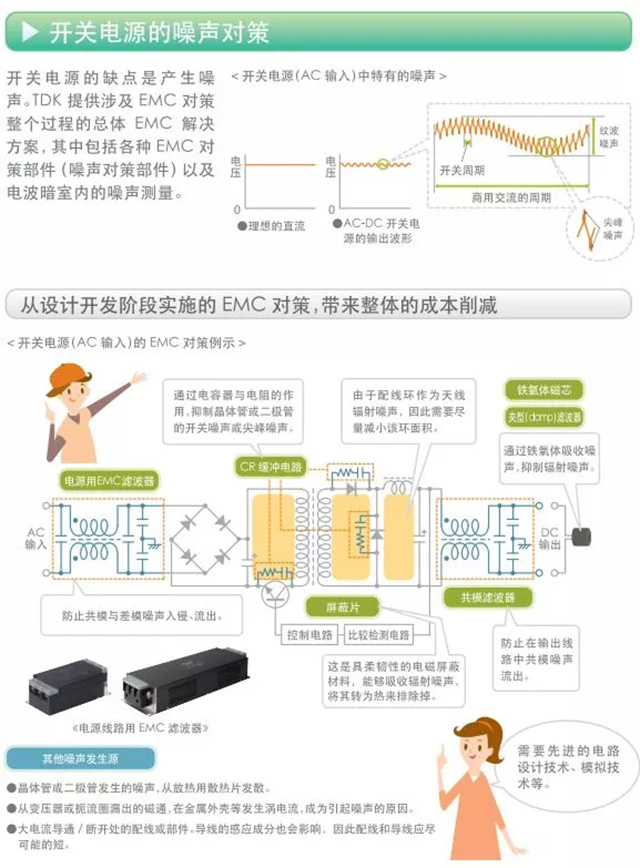

开关电源的噪声对策
开关电源的噪声对策
开关电源的缺点是产生噪声。TDK提供涉及EMC对策整个过程的总体EMC解决方案,其中包括各种EMC对策部件(噪声对策部件)以及电波暗室内的噪声测量。

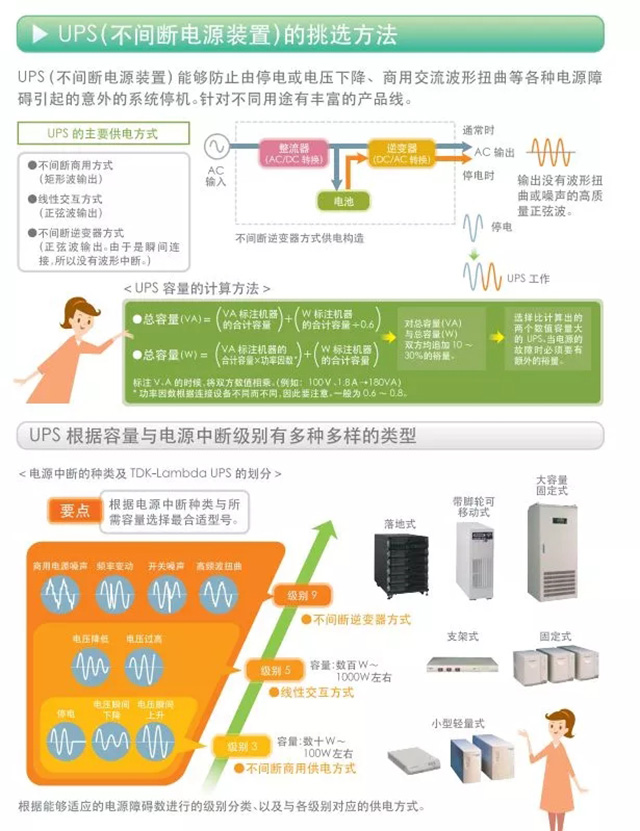

UPS(不间断电源装置)的挑选方法
UPS(不间断电源装置)的挑选方法
UPS (不间断电源装置)能够防止由停电或电压下降、商用交流波形扭曲等各种电源障碍引起的意外的系统停机。针对不同用途有丰富的产品线。

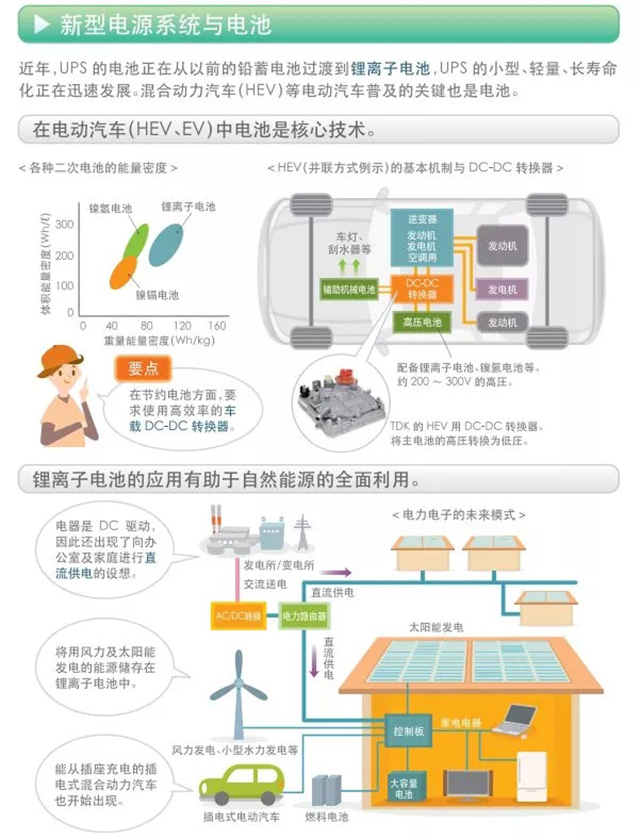

新型电源系统与电池
新型电源系统与电池
近年,UPS的电池正在从以前的铅蓄电池过渡到锂离子电池,UPS的小型、轻量、长寿命化正在迅速发展。混合动力汽车(HEV)等电动汽车普及的关键也是电池。
